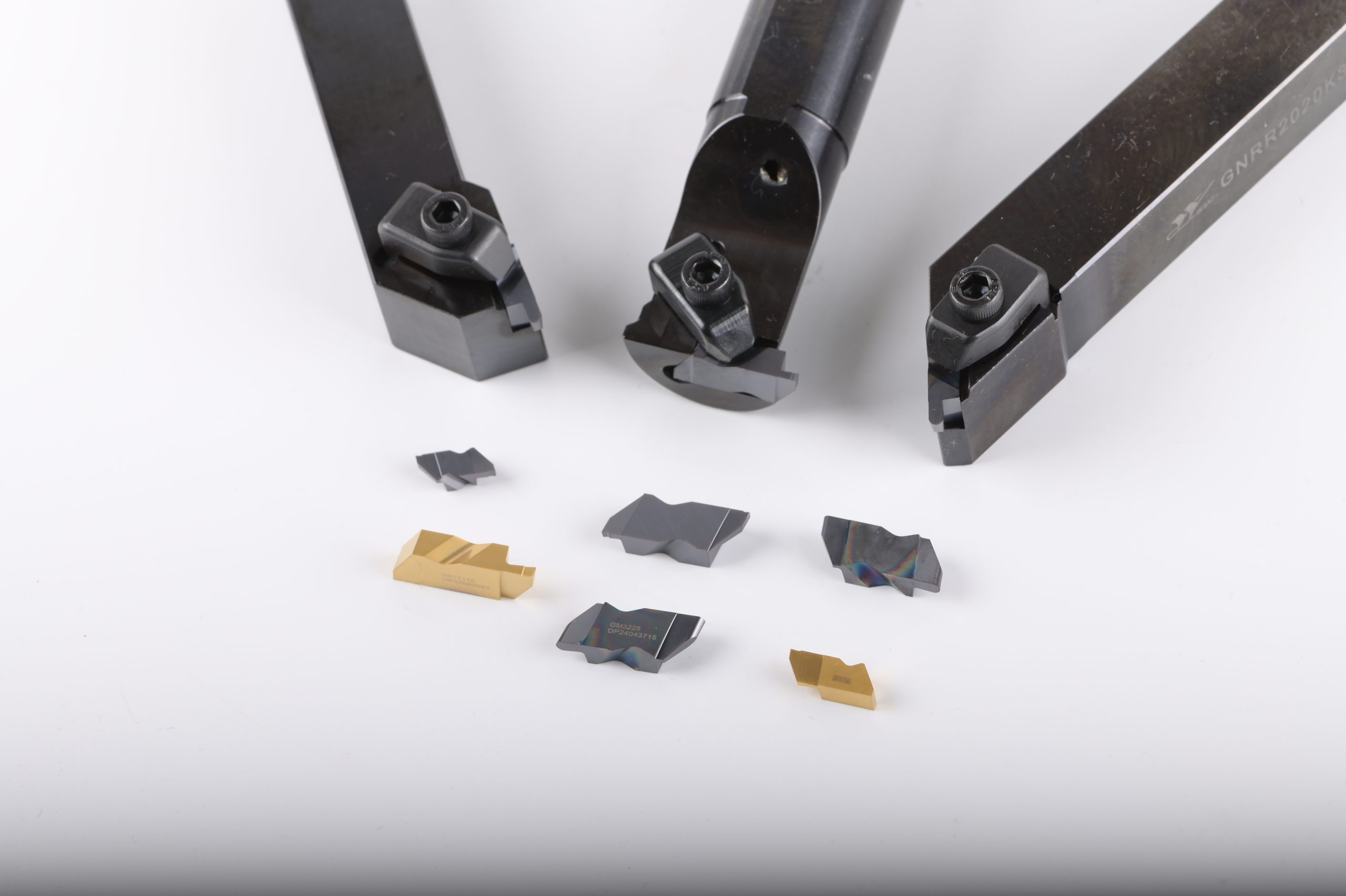

Ferramentas de separação e grooving da série G-Notch
G-Notch série cobrir GNGP, GNGDP, série GNR e outros produtos, são feitos por moagem de precisão e têm alta precisão dimensional e qualidade de superfície. Combinado com uma variedade de suportes de ferramentas, eles podem realizar slots de precisão e usinagem de perfil.
 |
 |
 |
 |
- Feature
- Application
- Application case

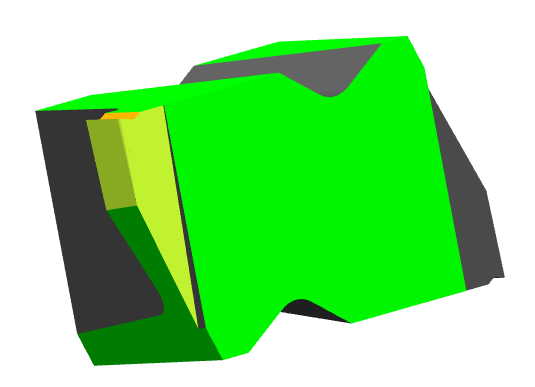

características de inserção
  |
G-Notch-Low feed para grooving de precisão
● Totalmente ranhuras de terra, ângulo de rake e alívio e bordas de corte garantem a precisão das dimensões ● O sulco bidimensional do disjuntor de chip garante a descarga suave do chip ● Tratamento de borda única garante nitidez de borda e força. ; |
Introdução da categoria:
Várias classes de revestimento, cobrindo as necessidades de processamento de materiais como aço, aço inoxidável, ferro fundido e ligas de alta temperatura etc.
PVD: MG3225
Características do suporte da ferramenta
|
●Estabilidade:
● A superfície de posicionamento da lâmina adota o processamento de moagem para garantir a precisão do posicionamento; ● O suporte e a lâmina são fixados por uma placa de fixação para garantir a fixação estável em três direções; ● A placa de fixação roscada pode realizar configurações rápidas |
Inserções:
G-Notch
| Largura
(mm) |
Alimentação
Fz (mm/r) |
| 0.79-1.50 | 0,08 (0.03-0.12) |
| 1.50-2.50 | 0.10(0.04-0.16) |
| 2.50-3.50 | (0,05-0,20) |
| 3.50-4.50 | (0,05-0,25) |
Suportes de ferramentas:
Os tipos e especificações do suporte da ferramenta são completos, abrangendo uma ampla gama, e pode atender às necessidades de processamento de processamento de processamento de excírculo e processamento de furo interno.
| Número | Série | Método | Ilustração | Notas |
| 1 | GNS | Usinagem em excesso |  |
 |
| 2 | GNR | Usinagem em excesso |  |
 |
| 3 | GNE | Usinagem em excesso |  |
 |
| 4 | GNA | Processamento de furo interno |  |
 |
G-Notch Processo de processamento de corte (Bearing)
| inserção | GNGP3M120L |  |
| Grau | GST7135 | |
| Material | 20 de Dezembro
(170-210HB) |
|
| Velocidade | 56.5-63m/min | |
| Alimentação | 0.03-0.05mm/r |  |
| Profundidade | 1,8 mm | |
| Refrigeração | Emulsão à base de água / resfriamento externo | |
| Método | Grooving interno |
