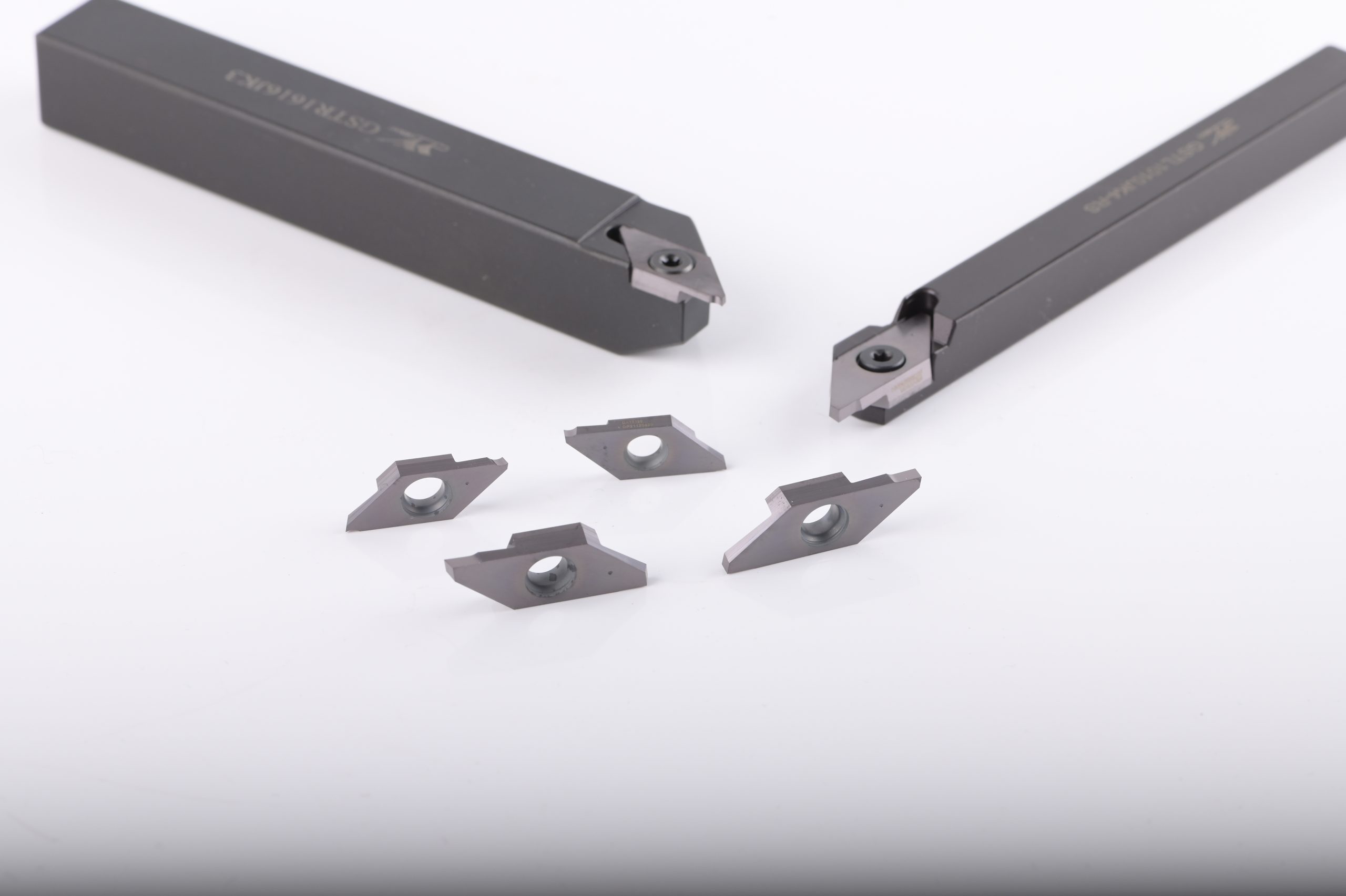

Ferramentas de separação e grooving da série GST
Os produtos da série GSTC e GSTS da série GST são feitos por moagem de precisão e têm alta precisão dimensional e qualidade de superfície. Combinado com uma variedade de suportes de ferramentas, eles são particularmente adequados para separar e ranhura de pequenas peças.
 |
 |
- Feature
- Application
- Application case
Características da inserção
 |
GSTC/S-para grooving e separação de pequenas partes;
● Borda afiada, design de ângulo de rake grande, luz de corte e rápido, para garantir a qualidade de superfície das peças usinadas; ● Tipo de moagem afiada de ponta; ● ângulo de montagem especial para configuração estável da ferramenta |
Introdução à categoria
Fornecer especial grau de PVD de pequenas partes, Adequado para usinagem de aço, aço inoxidável e outras peças de material
PVD: GAT7115 GAT7125
Características do suporte da ferramenta
 |
GST para grooving e separação Suportes de ferramentas de peças pequenas
● Os titulares de ferramentas incluindo série GST e série de volta GST-RS ● altura e largura do suporte: 1010 |
Em– Sim.
GSTC/S Series dados de corte recomendados
| ISO | Material da peça de trabalho | Dureza (HB) | série de série | Grau | Velocidade de corte Vc (m/min) | Sinta-se
(mm/rev) |
| P | aços | ≤300 | GSTC | GAT7115 | 120(60-180) | 0,02(0.01-0.03) |
| GAT7125 | 90(40-150) | |||||
| GSTS | GAT7115 | 120(60-180) | 0,02(0.01-0.03) | |||
| GAT7125 | 90(40-150) | |||||
| M | aços inoxidáveis | ≤300 | GSTC | GAT7115 | 100(60-150) | 0.015(0.01-0.02) |
| GAT7125 | 80(40-130) | |||||
| GSTS | GAT7115 | 100(60-150) | 0.015(0.01-0.02) | |||
| GAT7125 | 80(40-130) |
Suportes de ferramentas:
Fornecer vários Suportes de ferramentas, Incluindo série GST e série de volta GST-RS
| Não. | Série de suporte | Tipo de usinagem | Fig. | Observação |
| 1 | GST | Usinagem em excesso |  |
 |
| 2 | GST-RS | Usinagem em excesso |  |
 |
Caso de processamento de corte GSTC ( eixo Pin)
| inserção | GSTC4R200N-U |  |
| Grau | GAT7125 | |
| Material | 20CrMo | |
| Velocidade | 69m/min | |
| Alimentação | 0,03 mm/r |  |
| Profundidade | 3.0mm | |
| Refrigeração | Emulsão à base de água / resfriamento externo | |
| Tipo de usinagem | Grooving externo |
