Ferramentas de separação e grooving da série GST
Os produtos da série GSTC e GSTS da série GST são feitos por moagem de precisão e têm alta precisão dimensional e qualidade de superfície. Combinado com uma variedade de suportes de ferramentas, eles são particularmente adequados para separar e ranhura de pequenas peças.
 |
 |
- Feature
- Application
- Application case
Características da inserção
 |
GSTC/S…Partendo e grooving para peças pequenas
● Borda de corte afiada, design de ângulo frontal grande, corte leve e rápido, garantindo a qualidade da superfície das peças usinadas; ● Tipo de moagem afiada de ponta; ● ângulo de montagem especial para fixação estável da ferramenta. |
 |
GSTT- Threading para peças pequenas
● borda afiada, design de ângulo frontal grande, corte de luz, garantir a qualidade da superfície das peças usinadas; Sem largura e design de arco pequeno para melhor rugosidade. ● Principalmente 55° e 60° insertos de rosca de uso geral para o giro de rosca de pequenas partes. |
Introdução à categoria
Classificações especializadas para peças pequenas, cobrindo aço, aço inoxidável e outros materiais.
PVD: GAT7115 GAT7125
Característica de Shank
 |
GST- Parting, grooving e Threading para peças pequenas
●Matching padrão GST e GST-RS (sub-spindle) toolholders; ● A ferramenta de combinação quadrada 101216 três tipos; |
Lâmina:
GSTT Valores recomendados para o número de cursos de rosca e feeds radiais
| TPai.Tipo de tipo | parafuso de corte | Código de encomenda | Nariz raio de raio R(RE) |
Profundidades de corte (mm) |
Total
passes |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10. | |
| mm | ||||||||||||||||
| Máquina de montagem automática | Linha de montagem | 0,20 mm | GSTT 3R/L A/B6000 | Max. 0,05 Sem problemas |
0,15 | 4 | 0,06 | 0,04 | 0,03 | 0,02 | ||||||
| 0,25 mm | 0,19 | 4 | 0,07 | 0,06 | 0,04 | 0,02 | ||||||||||
| 0.30mm | 0,23 | 4 | 0,08 | 0,07 | 0,06 | 0,02 | ||||||||||
| 0,35 mm | 0,27 | 5 | 0,08 | 0,07 | 0,06 | 0,04 | 0,02 | |||||||||
| 0,80m m | 0.30 | 5 | 0,10 | 0,08 | 0,06 | 0,04 | 0,02 | |||||||||
| 0,45 mm | 0,34 | 6 | 0,10 | 0,08 | 0,06 | 0,04 | 0,04 | 0,02 | ||||||||
| 0,50m m | GSTT 3R/L A/B6000 | 0,38 | 6 | 0,10 | 0,10 | 0,07 | 0,05 | 0,04 | 0,02 | |||||||
| GSTT 3R/L A/B60005 | 0,05 | 0,3 | 5 | 0,10 | 0,10 | 0,07 | 0,04 | 0,02 | ||||||||
| 0.60mm | GSTT 3R/L A/B6000 | Max. 0,05 Sem problemas |
0,45 | 7 | 0,10 | 0,10 | 0,08 | 0,06 | 0,05 | 0,04 | 0,02 | |||||
| GSTT 3R/L A/B60005 | 0,05 | 0 | 6 | 0,10 | 0,10 | 0,08 | 0,06 | 0,04 | 0,02 | |||||||
| 0,70 m | GSTT 3R/L A/B60005 | 0,05 | 0,48 | 6 | 0,10 | 0,10 | 0,10 | 0,10 | 0,06 | 0,02 | ||||||
| 0,75 mm | 0,05 | 0,52 | 7 | 0,10 | 0,10 | 0,10 | 0,08 | 0,07 | 0,05 | 0,02 | ||||||
| 0,80 mm | 0,05 | 0,56 | 7 | 0,10 | 0,10 | 0,10 | 0,10 | 0,08 | 0,06 | 0,02 | ||||||
| 1.00mm | GSTT 3R/L A/B60005 GSTT 3R/L N6001 |
0,05 | 0.71 | 8 | 0,15 | 0,15 | 0,12 | 0,10 | 0,08 | 0,06 | 0,03 | 0,02 | ||||
| 0,10 | 0.66 | 7 | 0,18 | 0,15 | 0,12 | 0,10 | 0,06 | 0,03 | 0,02 | |||||||
| 1.25mm | 0,05 | 0,90 | 9 | 0,20 | 0,18 | 0,13 | 0,10 | 0,10 | 0,07 | 0,05 | 0,05 | 0,02 | ||||
| 0,10 | 0,85 | 8 | 0,20 | 0,18 | 0,13 | 0,10 | 0,10 | 0,07 | 0,05 | 0,02 | ||||||
| 1.50mm | GSTT 3R/L N6001 | 0,10 | 1.04 | 10. | 0,20 | 0,18 | 0,14 | 0,12 | 0,10 | 0,10 | 0,08 | 0,05 | 0,05 | 0,02 | ||
GSTT O que fazer?
| ISO | material de trabalho | Dureza (HB) | Series | notas e notas | velocidade linear Vc (m/min) |
| P | Máquina de montagem automática | ≤300 | GST | GAT7115 | 120(60-180) |
| GAT7125 | 90(40-150) | ||||
| M | – Sim. | ≤300 | GST | GAT7115 | 100(60-150) |
| GAT7125 | 80(40-130) |
GSTC/SParâmetros de corte e valores recomendados
| ISO | material de trabalho | Dureza(HB) | Series | notas e notas | Velocidade linear Vc (m/min) | Alimentação de sulco
f1 (mm/rev) |
| P | Máquina de montagem automática | ≤300 | GSTC | GAT7115 | 120(60-180) | 0,02(0.01-0.03) |
| GAT7125 | 90(40-150) | |||||
| GSTS | GAT7115 | 120(60-180) | 0,02(0.01-0.03) | |||
| GAT7125 | 90(40-150) | |||||
| M | – Sim. | ≤300 | GSTC | GAT7115 | 100(60-150) | 0.015(0.01-0.02) |
| GAT7125 | 80(40-130) | |||||
| GSTS | GAT7115 | 100(60-150) | 0.015(0.01-0.02) | |||
| GAT7125 | 80(40-130) |
Corpos de ferramentas:
Uma gama completa de portadores de ferramentas, incluindo os porta-ferramentas redondas externas regulares e os porta-ferramentas de volta.
| No | Série de pressas | Tipo de processo | Ícone | Nota |
| 1 | GST | O que é? |  |
 |
| 2 | GST-RS | O que é? |  |
 |
GSTC Inserir casos de fraude(Pinto.)
| – Sim. | GSTC4R200N-U |  |
| Dimensão | GAT7125 | |
| Material | 20CrMo | |
| Máquina de corte | 69m/min | |
| Taxa de alimentação | 0,03 mm/r |  |
| Profundidade de corte | 3.0mm | |
| Método de produção | Emulsão à base de água fria / externa | |
| Método de corte | Máquina de montagem automática |

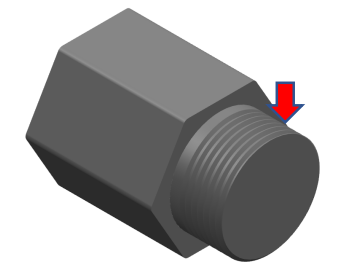

GSTT Inserir casos de fraude(tubos)
| – Sim. | GSTT3RN6001 |  |
| Dimensão | GAT7115 | |
| Material | 20-gauge de aço | |
| Máquina de corte | 48m/min | |
| Taxa de alimentação | 1.5mm/r |  |
| Profundidade de corte | 1.04mm | |
| Método de produção | Emulsão à base de água fria / externa | |
| Método de corte | Rosca externa |
